Наименование: Запорный элемент арматуры

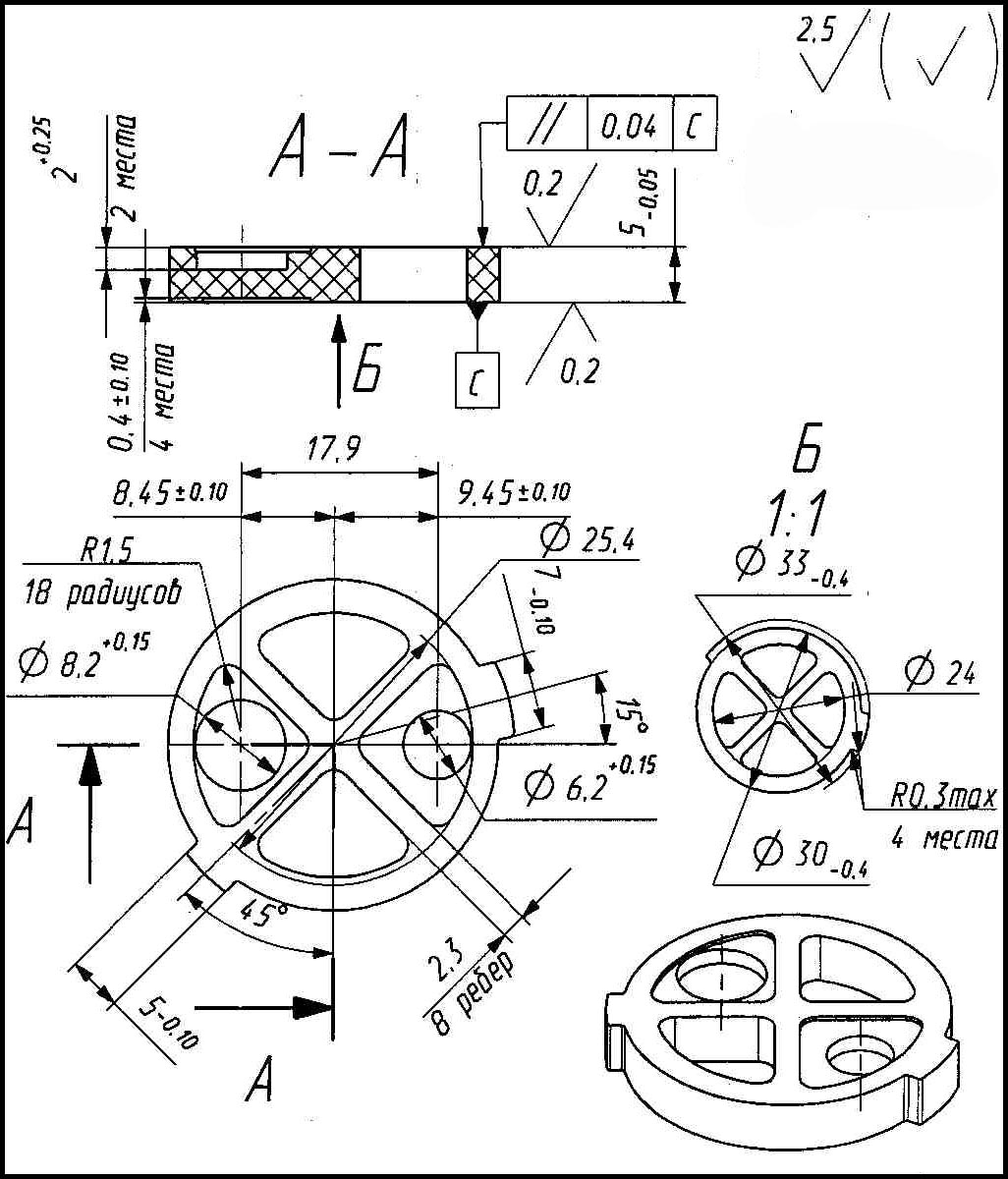

Габаритные размеры: см. эскиз

Материал: ВК95 (95%Al2O3, корундовая керамика с содержанием диоксида алюминия 95%)

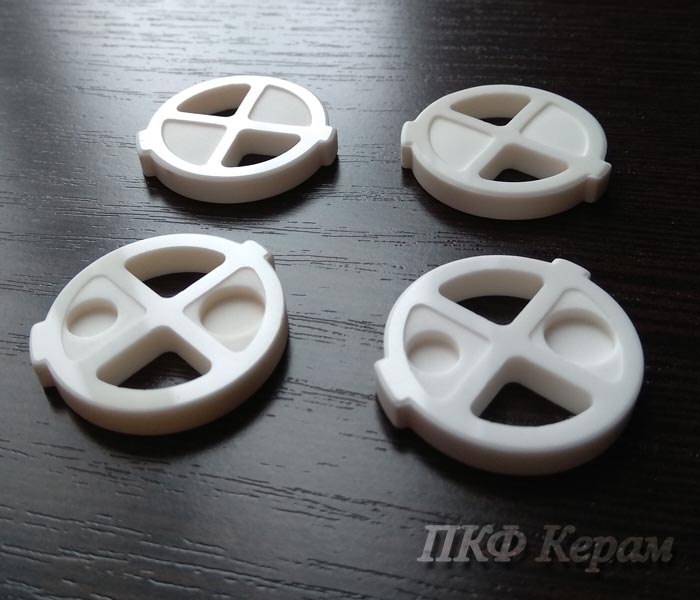

Внешний вид: см. фото

Первоначальное применение: используются в качестве запорных элементов (заслонок) в трубопроводной арматуре.

Состояние:некондиционное

Причины забракования:несоответствие ширины полированного “пояса” требованиям чертежа.

Подробнее:
- наружный диаметр изделия 30-0,4  (max - 30 мм., min 29,6 мм.)
- внутренний диаметр 24 ±0,26 мм. (max - 24,26 мм., min - 23,74 мм.), так как неуказанные допуски составляют ± IT 14/2.
Следовательно, ширина полированного “пояса” должна составлять:
Max (30-23,74)/2=3,13 мм
Min (29,6-24,26)/2=2,67 мм минус фаска по контуру 0,3 мм. = 2,37 мм.

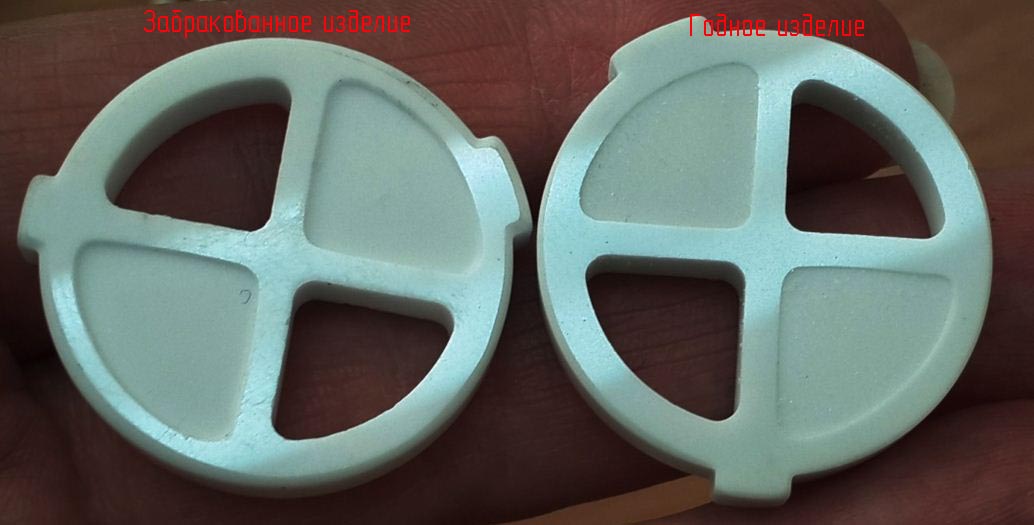

Фактическая ширина полированного “пояса” – 1,7-2,2 мм., см фото, иллюстрирующее проблему.

Возможное применение:

• могут использоваться по прямому назначению, в случае более мягких требований входящего контроля Покупателя;
• могут использоваться в качестве установочных электроизоляционных шайб;
• иное использование на усмотрение Покупателя.

Возможна отправка образцов, для проведения тестов и определения пригодности изделий для Ваших целей и задач.
